1. NetReverse类

1.1. NetReverse类初始化

class NetReverse(flag_name: str = '深圳市', plain_prj: str = 'EPSG:32650', ignore_head_tail: bool = False, cut_slice: bool = False, slice_num: int = 5, generate_rod: bool = False, min_rod_length: float = 5.0, restrict_region_gdf: gpd.GeoDataFrame = None, save_split_link: bool = False, modify_minimum_buffer: float = 0.8, save_streets_before_modify_minimum: bool = False, save_streets_after_modify_minimum: bool = False, save_tpr_link: bool = False, ignore_dir: bool = False, allow_ring: bool = False, restrict_angle: bool = True, restrict_length: bool = True, accu_l_threshold: float = 200.0, angle_threshold: float = 35.0, min_length: float = 50.0, save_preliminary: bool = False, is_process_dup_link: bool = True, process_dup_link_buffer: float = 0.8, dup_link_buffer_ratio: float = 60.0, net_out_fldr: str = None, net_file_type: str = 'shp', is_modify_conn: bool = True, conn_buffer: float = 0.8) → None

可以将参数分为5组：参数含义如下：

(1) 第一组（总体信息）

  • flag_name

    项目名称

  • plain_prj

    平面投影坐标系

  • net_out_fldr

    最终路网的存储目录

  • net_file_type

    路网的输出文件类型，shp 或者 geojson

(2) 第二组（路径解析、拆分参数）

  • multi_core_parse

    是否启用多核解析(解析二进制路径文件)，默认False

  • parse_core_num

    多核解析时使用的核数，默认2

  • ignore_head_tail

    是否忽略路径首尾的无名道路, 这种一般是小区内部道路，默认True

  • cut_slice

    拆分路段时，是否分片处理，内存不够时可以指定为True，默认False

  • slice_num

    拆分路段时，拆分为几个slice处理

  • generate_rod

    是否生成连杆, 只有当参数ignore_head_tail为false时该参数才生效，默认False

  • min_rod_length

    最小连杆长度，米

  • restrict_region_gdf

    限制区域gdf，若传入此区域，那么仅仅只对在区域范围内的路网进行逆向

  • save_split_link

    是否保存拆分路径后的link层文件，默认False

(3) 第三组（拓扑关联参数）

  • modify_minimum_buffer

    极小间隔节点优化的buffer, m

  • save_streets_before_modify_minimum

    是否保存优化前的结果，默认False

  • save_streets_after_modify_minimum

    是否保存优化后的结果，默认False

  • save_tpr_link

    是否保存优化后且进行方向处理的文件，默认False

(4) 第四组（拓扑优化参数）

  • limit_col_name

    路段合并时，用于限制路段合并的线层属性字段，默认’road_name’，如果你要使用其他字段来限制合并，请自定义该参数

  • ignore_dir

    路段合并时，是否忽略行车方向，默认False

  • allow_ring

    是否允许路段合并后出现环，默认False

  • restrict_angle

    是否启用最大转角限制来约束路段合并，默认True

  • restrict_length

    是否启用最大路段长度限制来约束路段合并，默认True

  • accu_l_threshold

    允许的最长的路段长度，米，默认200米

  • angle_threshold

    允许的最大的路段内转角，度，默认35度

  • min_length

    允许的最小的路段长度，米，默认50米

  • save_preliminary

    是否保留重复路段处理前的文件，默认False

  • multi_core_merge

    是否启用多进程进行合并，默认False

  • merge_core_num

    启用几个核，默认1

(5) 第五组（重叠路段处理参数）

  • is_process_dup_link

    是否处理重复路段，默认True

  • process_dup_link_buffer

    处理重复路段所使用的buffer长度，米，使用默认值即可

  • dup_link_buffer_ratio

    重叠率检测阈值，使用默认值即可

(6) 第六组（联通性修复参数）

  • is_modify_conn

    是否检查潜在的联通性问题并且进行修复，默认True

  • conn_buffer

    检查联通性问题时使用的检测半径大小,单位米

  • conn_period

    取值 ‘final’ or ‘start’, ‘final’表示在拓扑优化之后修复联通性, ‘start’表示在拓扑优化之前修复联通性

    final: 可能矫正不足

    start：更耗时，可能会过度矫正，比如：将立交和地面道路进行了联通

(7) 第七组（分区逆向参数）

  • multi_core_reverse

    是否启用多进程对路网进行并行逆向计算，默认False，大范围路网请求时可以指定为True

  • reverse_core_num

    逆向并行计算要启用的核数，默认2

1.2. 初始化中三个并行参数的区别

(1) multi_core_parse

指的是从磁盘读取二进制路径文件并进行解析这一步骤的并行，路径文件数量较多：推荐multi_core_parse=True

(2) multi_core_merge

指的是拓扑优化的并行，这里的并行不会对路网进行分块处理，最终输出的是一个整体的路网

(3) multi_core_reverse

指的是路网生产过程的并行(不包括路径解析这一步)，他会将整体路网分块，分别在不同的块上计算，最终输出的路网个数 = reverse_core_num

大范围区域路网获取：推荐multi_core_reverse指定为True，然后再用合并接口进行路网合并

1.3. NetReverse类方法

(1) generate_net_from_request

请求路径规划计算得到路网

class NetReverse.generate_net_from_request(key_list: list[str] = None, binary_path_fldr: str = None, od_file_path: str = None, od_df: pd.DataFrame = None, region_gdf: gpd.GeoDataFrame = None, od_type='rnd', boundary_buffer: float = 2000, cache_times: int = 300, ignore_hh: bool = True, remove_his: bool = True, log_fldr: str = None, save_log_file: bool = False, min_lng: float = None, min_lat: float = None, w: float = 2000, h: float = 2000, od_num: int = 100, gap_n: int = 1000, min_od_length: float = 1200.0) → None

可以将参数分为5组：参数含义如下：

第一组（输出结果参数）：

  • binary_path_fldr

    请求得到的路径源文件的存储目录，必须参数

第二组（请求设置参数）：

  • key_list

    开发者key值列表，必须参数

  • cache_times

    路径文件缓存数，即每请求cache_times次缓存一次数据到binary_path_fldr下，可选，默认300

  • ignore_hh

    是否忽略时段限制进行请求，默认False

  • remove_his

    是否对已经请求的OD重复(指的是在请求被意外中断的情况下，od_id为判断依据)请求，默认True

  • save_log_file

    是否保存日志文件

  • log_fldr

    日志文件的存储目录

第三组（OD构造参数）：

  • od_file_path

    用于请求的od文件路径，可选参数

  • od_df

    用于请求的od数据，该参数和od_file_path任意指定一个即可，可选参数

  • region_gdf

    用于构造od的面域数据

  • min_lng

    矩形区域的左下角经度

  • min_lat

    矩形区域的左下角纬度

  • w

    矩形区域的宽度，米

  • h

    矩形区域的高度，米

  • boundary_buffer

    区域边界buffer，米，可选

  • od_type

    用于构造od的方法，rand_od、region_od、diy_od

  • od_num

    请求的od数，od数越多，请求的路径就越多，路网覆盖率就越完整，默认100，只有od_type为rand_od时起效

  • gap_n

    网格个数，默认1000，只有od_type为rand_od时起效

  • min_od_length

    od之间最短直线距离，只有od_type为rand_od时起效

(2) generate_net_from_pickle

从路径源文件计算得到路网

class NetReverse.generate_net_from_pickle(binary_path_fldr: str = None, pickle_file_name_list: list[str] = None) → None
  • binary_path_fldr

    请求得到的路径源文件的存储目录，必须参数

  • pickle_file_name_list

    需要使读取的路径源文件列表，如果不指定，则默认读取binary_path_fldr下的所有源文件

(4) topology_optimization

路段拓扑优化

class NetReverse.topology_optimization(self, link_gdf: gpd.GeoDataFrame = None, node_gdf: gpd.GeoDataFrame = None, out_fldr: str = None) → tuple[gpd.GeoDataFrame, gpd.GeoDataFrame, dict]

单独使用该类方法优化已有路网，请在初始化NetReverse类时指定 拓扑优化参数

  • link_gdf

    请求得到的路径源文件的存储目录，必须参数

  • node_gdf

    需要使读取的路径源文件列表，如果不指定，则默认读取binary_path_fldr下的所有源文件

  • out_fldr：

    存储拓扑优化路网文件的目录

路段拓扑优化的相关参数的图解：

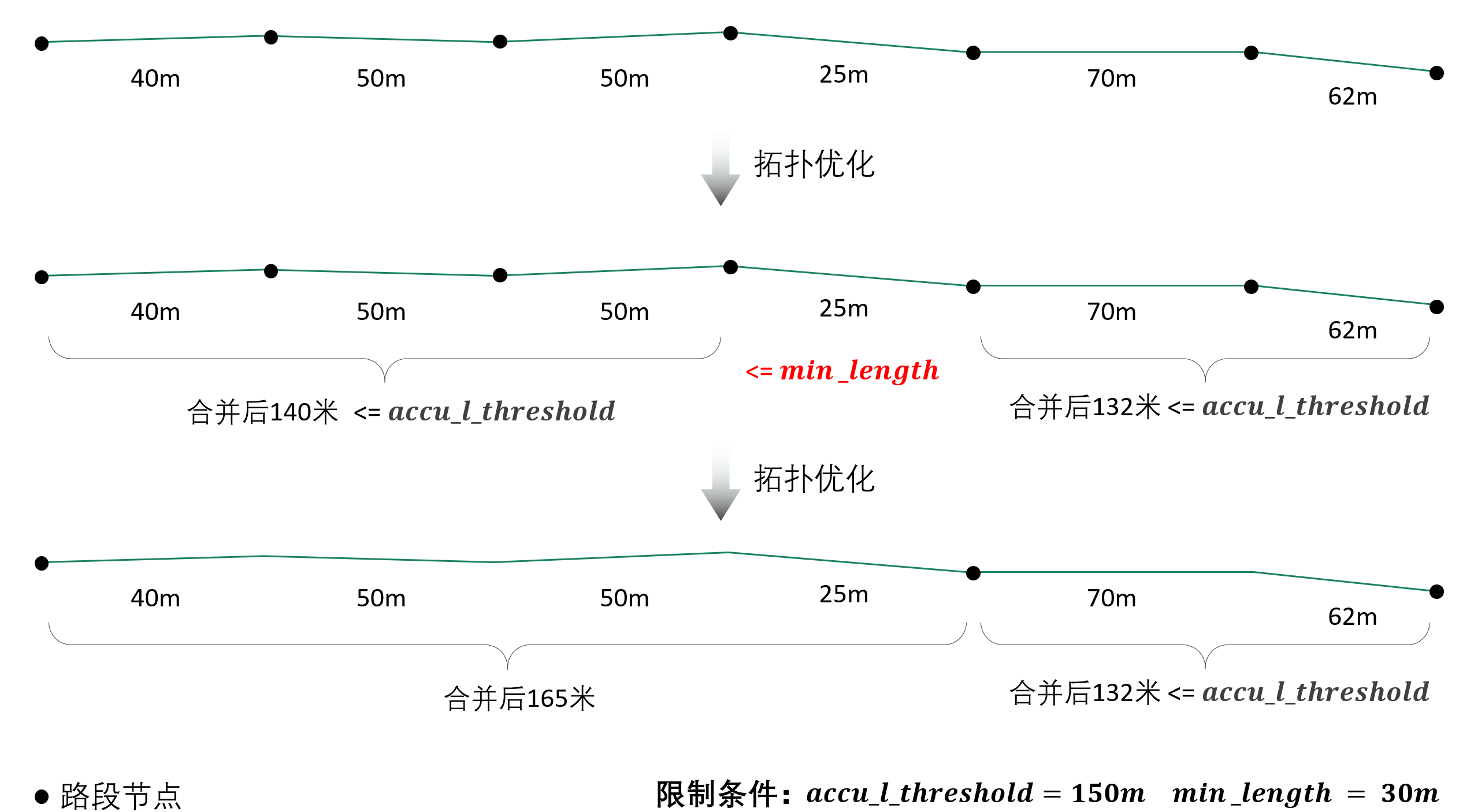

下图标注了每个路段的长度值，限制条件：合并后路段长度不超过150米，路段长度不得小于30米

_images/merge_1.png

若指定了limit_col_name为’road_name’，下图标注了每个路段的road_name值，限制条件：节点转角超过20°不得合并

_images/merge_2.png

不少场景下，无法完全满足所有的限制条件，各限制条件的服从优先级为：

_images/merge_rule.png

(5) modify_conn

路网联通性修复

class NetReverse.modify_conn(self, link_gdf: gpd.GeoDataFrame = None, node_gdf: gpd.GeoDataFrame = None) → tuple[gpd.GeoDataFrame, gpd.GeoDataFrame]

单独使用该类方法优化已有路网的联通性，请在初始化NetReverse类时指定 联通性修复参数

  • link_gdf

    有标准字段的路网线层

  • node_gdf

    有标准字段的路网点层
